主要用于計量檢定機構建標,檢定下級計量機構的活塞式壓力計,同時也可用來檢定數字壓力計、壓力傳感器、壓力變送器和壓力表等壓力儀表...
概述:

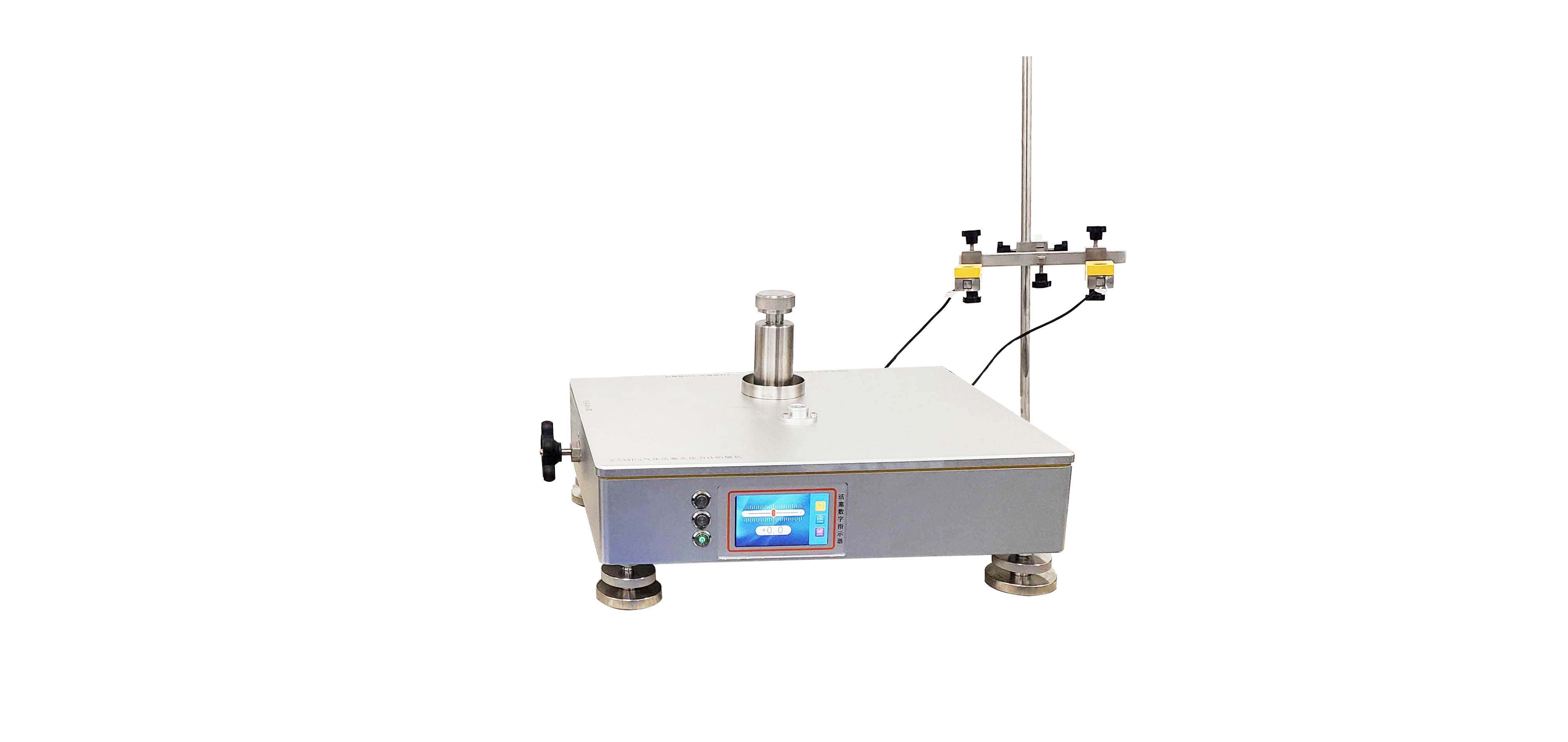

活塞式壓力計輔機主要用于計量檢定機構建標,檢定下級計量機構的活塞式壓力計,同時也可用來檢定數字壓力計、壓力傳感器、壓力變送器和壓力表等壓力儀表,是一款量傳活塞。它符合最新JJG59-2022《液體活塞式壓力計》中華人民共和國國家計量檢定規程,JJG99-2022《砝碼》中華人民共和國國家計量檢定規程。
性能特點:
1、標準活塞系統配置有活塞位置指示位移傳感器,分辨力優于0.1mm;被檢活塞系統配置有可移動式位移指示支架,分辨力優于0.1mm,檢活塞時觀察活塞平衡位置更加準確;
2、液晶顯示:采用2塊4.3寸TFT LCD液晶IPS彩色顯示屏,分別顯示標準活塞浮動位置和被檢活塞浮動位置,使用戶更直觀快速地調節活塞至平衡位置;
3、加壓系統采用預壓泵預壓,調壓器加壓的組合方式,并且調壓器手輪不會因為加減壓而前后移動,節省了工作空間,操作更為便捷;調壓器加壓過程輕松、快捷;
4、活塞系統模塊化設計:便于安裝、拆卸、保存和送檢,所有量程的活塞系統在送檢時,只需擰下活塞系統模塊裝箱送檢即可,無需整機送檢或?qū)S玫臋z定筒;
5、活塞系統結構:設計的防斷桿結構;活塞浮起后若旋轉受力不均出現大幅晃動時,活塞上部和下部兩個軸承可有效防止活塞桿的斷裂;
6、臺體表面的水平泡可調平標準活塞,被檢活塞安裝端在不影響標準活塞水平的情況下可單獨調平;
7、具有預壓泵過載保護功能:如人員誤操作未關閉預壓泵截止閥或高壓力下誤打開截止閥,不會對設備造成影響。
8、輔機可分別與氣體活塞式壓力計、液體活塞式壓力計進行配套連接使用,配合實現活塞式壓力計的檢定。
9、交貨時可根據用戶要求提供相應檢測機構的檢定證書。
主要技術指標 :
1、測量范圍:(-0.1-250) MPa之間可選
2、準 確 度:0.005級;0.01級;0.02級
3、功 能:量傳活塞式壓力計;檢定壓力計、壓力表、壓力變送器等;
其它技術指標:
1、活塞材料: 活塞桿:碳化鎢 活塞筒:碳化鎢
2、砝碼材料:304無磁不銹鋼
3、工作介質:癸二酸二(2-乙基己基)酯
4、標準配置為MPa砝碼組一套,kg砝碼組兩套,用戶可根據需求另外選配砝碼
